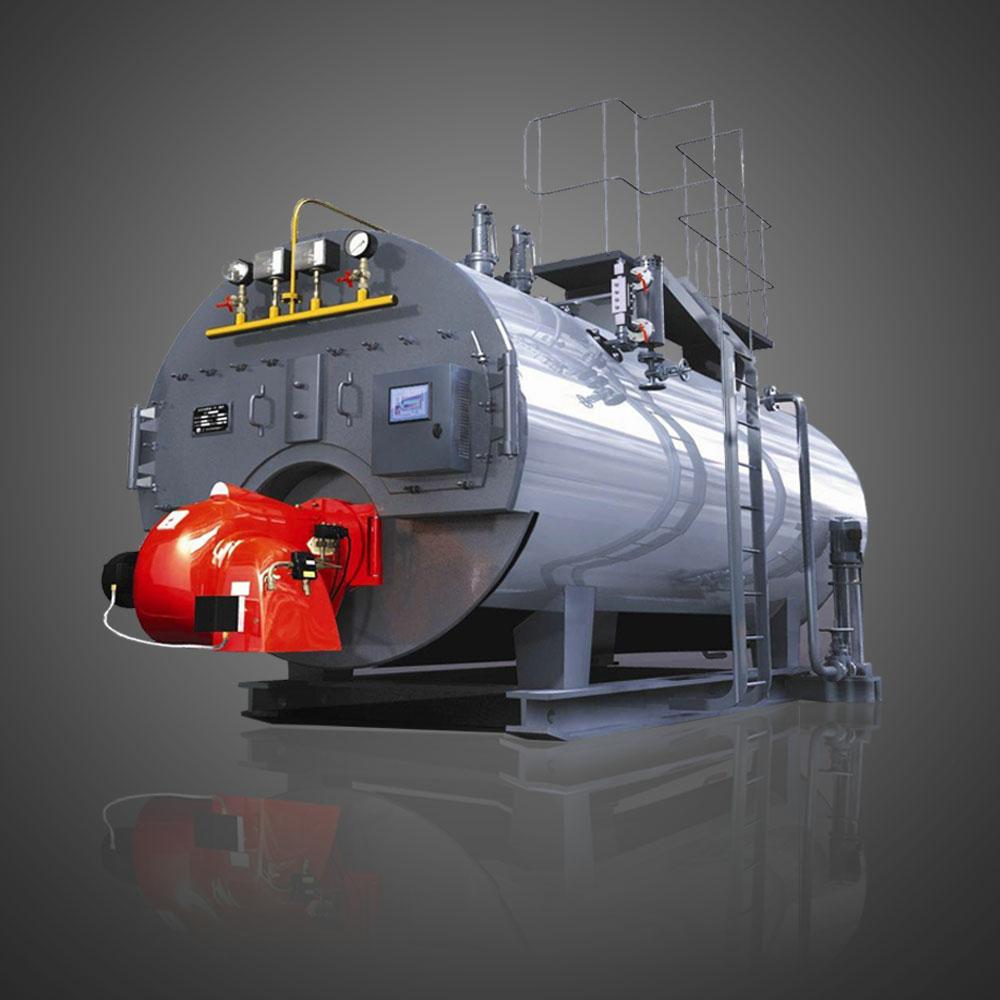

WNS 系列燃气蒸汽锅炉

WNS型燃气锅炉为卧式快装内燃三回程火管锅炉。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖,使锅炉检修方便。锅炉配置技术性能良好燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
主要特点:
1、 整体结构合理、紧凑、属锅炉岛型,符合 快装出厂条件 。本产品出厂时由三大部分组成;锅炉主机、烟囱及管路系统,其中主机和烟囱部分已在厂内制造完毕,主机所配套的管路阀门、仪表已随机装妥,运至现场将主机和烟囱组装即可。现场接通气源、电源、水管路即可试车。大大缩短了安装周期,且可保证产品质量。
2 设计性能先进。
该锅炉主机属整体结构,燃烧器装配在前烟箱盖上,本体主要布置受热面和燃烧室部分。具有结构合理、紧凑,钢材耗量低,炉胆采用偏置波形炉胆, 保温层选用新型轻质隔热保温材料,外包装采用彩色薄板,外形包装为长方体,使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的先进性和美观感。
该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体,不须另做基础。
3、水循环简单,受压部件结构合理,在保证水质的情下,可以安全运行。
4、配套辅机齐全,综合技术性能先进。

锅炉的相关型号、参数:

锅炉型号

WNS0.5-1.0
-Y(Q)

WNS1

-1.0
-Y(Q)

WNS2

-1.25
-Y(Q)

WNS3

-1.25
-Y(Q)

WNS4

-1.25
-Y(Q)

WNS6

-1.25
-Y(Q)

WNS8

-1.25
-Y(Q)

WNS10-1.25
-Y(Q)

WNS15-1.25
-Y(Q)

WNS20-1.25
-Y(Q)

额定蒸发量

t/h

0.5

1

2

3

4

6

8

10

15

20

额定工作压力

Mpa

1

1

1.25

1.25

1.25

1.25

1.25

1.25

1.25

1.25

额定蒸汽温度

184

184

194

194

194

194

194

194

194

194

给水温度

20

设计热效率

86

86

86

88.1

87

89

89

89

91

91

蒸汽主汽阀座

mm

DN40

DN65

DN65

DN80

DN100

DN150

DN150

DN150

DN200

DN200

给水管径

mm

DN25

DN25

DN40

DN40

DN40

DN50

DN50

DN50

DN65

DN80

配电量

KW

0.55

1.11

2.2

7.5

7.5

12

37

37

45

55

燃料消耗量

轻油

kg/h

37

73

145

198

270

392

535

700

989

1318

重油

kg/h

40

76

157

220

304

425

570

744

1002

1336

城市煤气

Nm³/h

88

170

350

496

675

1006

1266

1654

2288

3050

天然气

Nm³/h

43

85

169

251

334

385

633

827

1043

1390

最大运输尺寸

mm

2600

3500

4000

4800

4900

7150

7950

8900

9300

9600

mm

1600

1900

2450

2500

2500

3300

3300

3370

3300

3800

mm

1500

1900

2500

2600

2700

4000

4100

4300

4500

4800

最大运输重量

t/h

2.6

3.9

6.7

8.5

10

15

21

22.3

32.6

37.8
